Automação de Subestações

O crescente número de pontos de comunicação e o uso de padrões e pro­tocolos, como o IEC 61850, implicam em sistemas de alta complexidade e, consequentemente, em maiores custos de engenharia e comissio­namento. Além disso, a falta de padroni­zação das informações dificulta os procedimentos de manutenção e expansão.

Dessa forma, são necessárias solu­ções inovadoras capa­zes de tratar e traduzir diferentes protocolos, prover sistemas com alta confiabilidade e reduzir significativamente os custos para automação de subestações.

O Elipse Power HMI é uma plataforma única que reúne funcionalidades específicas para o desenvolvimento de aplicações para automação de subestações, propor­cionando operação local e acesso remoto ao centro de controle, funcionando como um gateway de comunica­ção.

A ferramenta para mode­lagem de sistemas elétricos permite a geração automá­tica dos diagramas unifilares de operação, diminuindo o tempo de configuração e comissionamento, além de proporcionar maior confiabilidade e segurança ao siste­ma.

Esta solução também preserva investimentos anteriores devido a sua fácil integração com qualquer tipo de protocolo ou equipamento legado.

Benefícios

• Reduz os custos de engenharia e manutenção;
• Reduz os custos de comissionamento;
• Garante um alto índice de segurança e disponibilidade com informações consistentes;
• Preserva investimentos anteriores devido a sua fácil integração com qualquer tipo de protocolo ou equipamento legado.

Funcionalidades

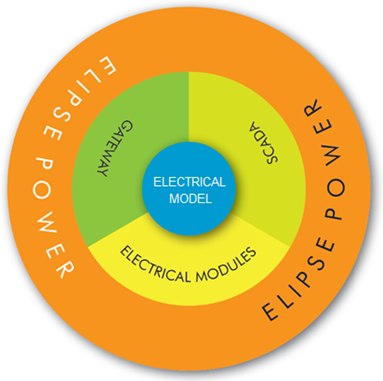

• Baseado na norma IEC 61970 (CIM), o modelo elétrico do sistema é definido através de uma interface gráfica integrada que gera, automaticamente, os diagramas unifilares de operação;
• Processador topológico: usando como base o modelo elétrico, esse algoritmo permite realizar a animação automática dos unifilares, dispensando a programação;
• TagBrowser: importa diretamente os tags dos IEDs através do IEC 61850, reduzindo drasticamente possíveis erros e o tempo de configuração;
• Templates: permitem configurar os tipos de comandos, medidas e cores em um ambiente único para todos os dispositivos do sistema;
• Gateway e HMI de operação em uma única ferramenta;
• Protocolos disponíveis: IEC 61850, IEC 60870- 5-101/102/103/104, DNP3, ICCP, entre outros.
