Tecnologia da Elipse Software permite monitorar a temperatura, geradores e demais equipamentos e variáveis como o PUE, índice usado para avaliar a eficiência de Data Centers
Com matriz em Manaus e 35 filiais, a Transportes Bertolini Ltda. (TBL) é especializada no transporte rodofluvial, logística e armazenagem de mercadorias. O modal rodoviário possui 2500 veículos em circulação e as rotas atendem todo o Brasil. No modal hidroviário, os comboios formados por mais de 220 balsas navegam na Bacia Hidrográfica do Rio Amazonas com carga geral e granéis (soja, milho e minério).
A TBL integra um grupo de empresas coligadas, dentre elas a BECONAL – Bertolini construção Naval da Amazônia Ltda., estaleiro situado em Manaus e capacitado para a fabricação de equipamentos de navegação; BAL – Bertolini da Amazônia Indústria e Comércio Ltda., fabricante de equipamentos rodoviários para o transporte de cargas, também com sede em Manaus. Além destas, a ECOLOGÍSTICA Transporte de Cargas Ltda., especializada no transporte de cargas completas; Transportes AIAPUÁ Ltda. para o transporte de cargas perigosas; BAG – Bertolini Armazéns Gerais Ltda., com terminais de cargas específicos para a armazenagem e a BEAL – Bertolini Empreendimentos Agropecuários Ltda., com foco na atividade de criação de gado, cavalos e agricultura, completam o grupo.
Em busca de automatizar o seu Data Center (DC), a TBL decidiu utilizar o Elipse E3. Desenvolvido pela Elipse Software, empresa brasileira desenvolvedora de soluções para gerenciamento de processos, o E3 permite monitorar e controlar as mais diferentes variáveis e equipamentos que compõem o DC. Para implementar a solução da Elipse, a TBL contou com a ajuda da Ideal Home, empresa especializada no desenvolvimento de projetos em automação integrada e inteligente.

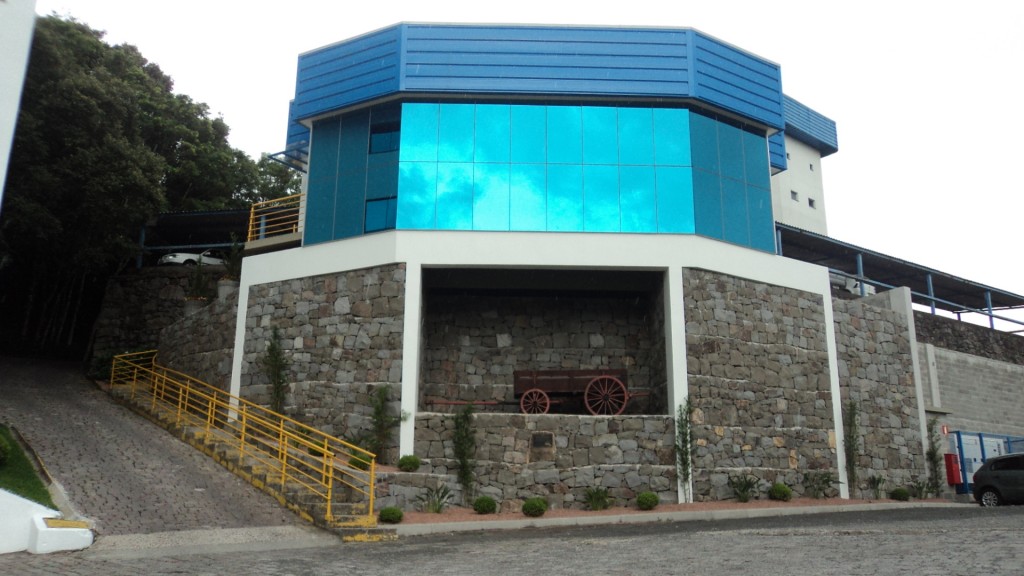

Edificado em Bento Gonçalves, na serra gaúcha, com 80 m² de área interna útil e inaugurado em outubro de 2013, o DC da TBL serve como infraestrutura para comportar todos os sistemas informatizados subdivididos em acesso, salas de telecom, equipamentos e UPS. Atualmente, o DC é um local dotado de grande grau de automação e pró-atividade, onde são realizadas manutenções preventivas e simulações periódicas em vários subsistemas, assegurando que permaneçam em operação conforme as características de alta disponibilidade e segurança. Vale destacar que toda a obra foi projetada e construída segundo a norma americana ANSI / TIA 942 (Telecommunications Infrastructure Standard for Data Center ou Infraestrutura de Telecomunicações para Data Centers) que atende aos principais requisitos de uma solução de alta disponibilidade.
A aplicação do Elipse E3 provê o gerenciamento de todas as rotinas ambientais do DC. Inúmeros sensores de presença, temperatura, umidade, alagamento, abertura e fechamento de portas, medidores de energia e integrações por ModBUS, SNMP e contato seco permitem que o software monitore todo o ambiente, assim como o grupo gerador, no-breaks, sistemas de ar condicionado, leitores biométricos, central de incêndio, entre outros.

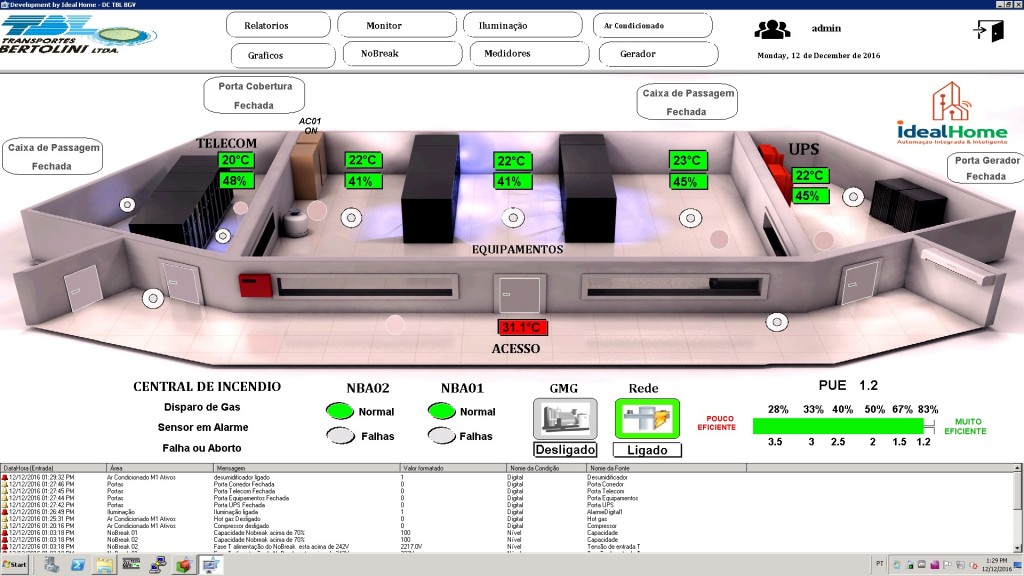

Todos estes dados são exibidos com uma visão integrada e em tempo real pelo E3 em grandes telões, gerando alertas visuais e notificações ao NOC (Central de Gerenciamento do Sistema) por e-mail, SMS e voz em casos de anormalidades. No rodapé de suas telas, o software também exibe os detalhes das ocorrências, piscando em vermelho, em meio à lista de eventos verificados no DC.

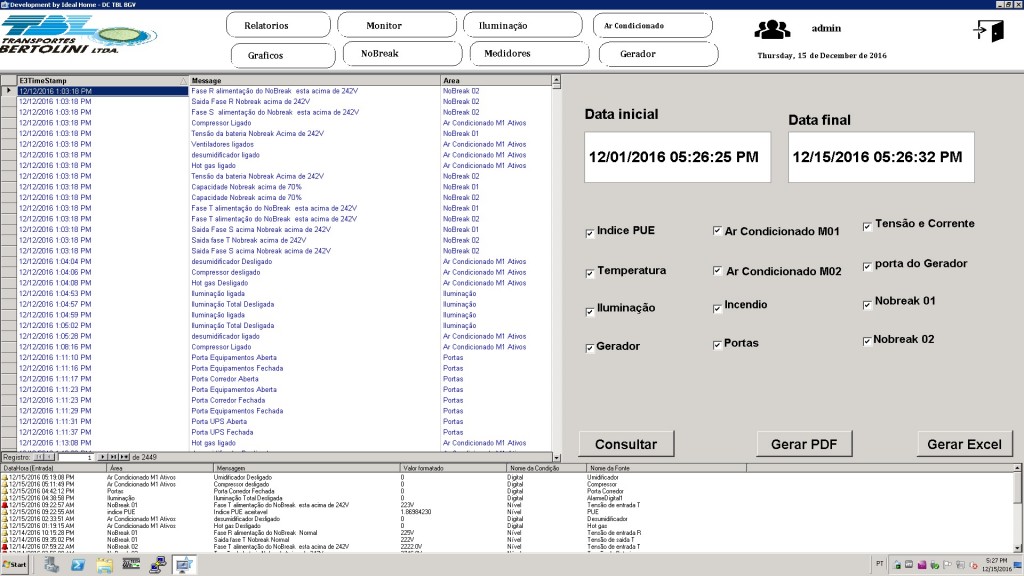

Para reforçar ainda mais este controle, relatórios podem ser emitidos pelo software. Neles são listados todos os eventos e alarmes assinalados sobre os equipamentos e variáveis que o operador desejar monitorar, dentro de qualquer intervalo de tempo, com a possibilidade inclusive de exportá-los para excel e pdf.

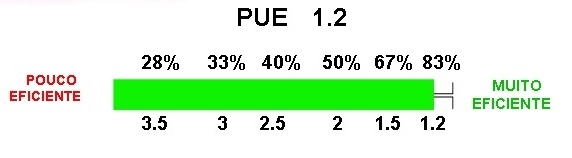

O PUE (Power Usage Effectiveness) é um índice que serve para avaliar a eficiência energética de um DC. O PUE considerado aceitável equivale a um valor que varie de 1 a 2, sendo o ideal aquele mais próximo possível de 1. Com o E3, via medidores de energia instalados nos quadros elétricos juntamente com as leituras dos demais ativos, é possível monitorar este índice e, caso exceda o limite pré-estabelecido, o software alerta o NOC por meio de seu sistema de alarme. Através do PUE, a TBL consegue fazer uma previsão de qual será o gasto com energia, uma vez que permite identificar o perfil de consumo da eletricidade em determinados períodos do dia, semana e mês.
O Elipse E3, via sua comunicação com o systembox (controlador da Homesystems), permite monitorar a umidade, temperatura, alagamento, presença, cargas on/off para iluminação, portas de acesso e o módulo discador phonelink do DC. Quanto à temperatura, caso esteja acima de 25º C, o sistema de alarme do software é acionado, gerando alertas ao NOC. O mesmo acontece se for detectada água no piso, fumaça e quando a umidade relativa do ar for superior a 70% ou inferior a 30%.

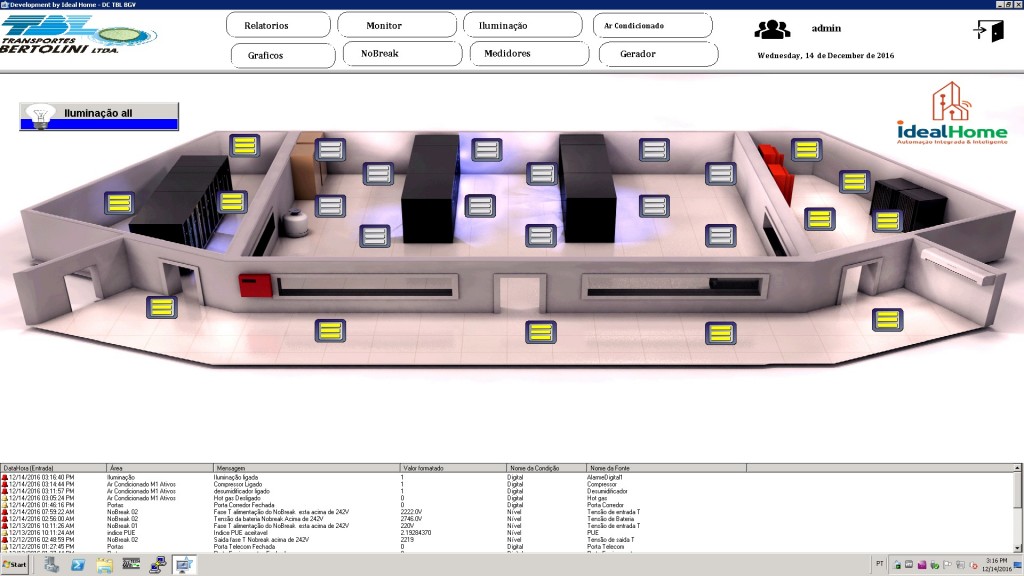

Tanto as medidas de temperatura, quanto as de umidade podem ser vistas na tela principal. Em relação à iluminação, o software permite ligar/desligar lâmpadas via um simples clique nos ícones que as representam na tela, com a opção de acionar também todas elas via um único clique no botão específico para este comando.
O sistema de refrigeração do DC é de precisão, construído para trabalhar com grandes e constantes cargas de trabalho e calor sensível (gerado por máquinas), ao invés de calor latente (gerado por pessoas). Duas centrais de ar condicionado de precisão estão em operação, de forma redundante e intercalada, controlando a temperatura e umidade.

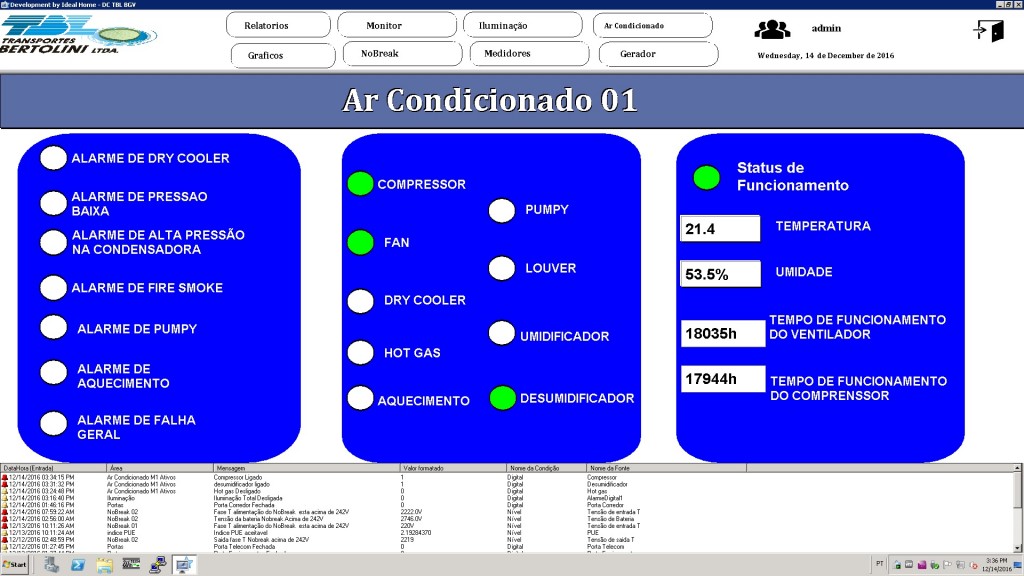

Cada aparelho de ar condicionado possui uma saída 485 para leitura de seu mapa de memória. Através de um gateway ethernet, a TBL consegue converter o Modbus RTU para TCP, viabilizando assim a leitura do mapa de memória dos aparelhos. Via uma tela do E3, é possível monitorar todos os alarmes, quais equipamentos estão ligados/desligados e o status atual de funcionamento de cada um dos aparelhos.

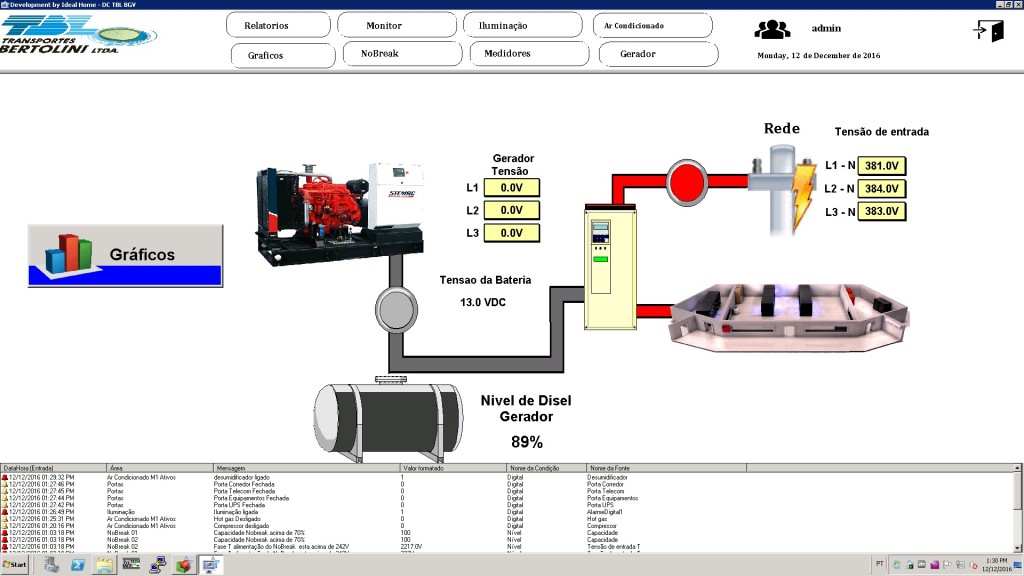

Em comunicação com o gerenciador DSE (Deep Sea Electronics), via protocolo SNMP, o E3 permite monitorar todas as medidas de tensão e corrente de entrada, frequência, tensão da bateria, nível de óleo diesel e o status geral de funcionamento do gerador. Através deste controle, é possível verificar se a energia está sendo gerada por ele ou pela concessionária.

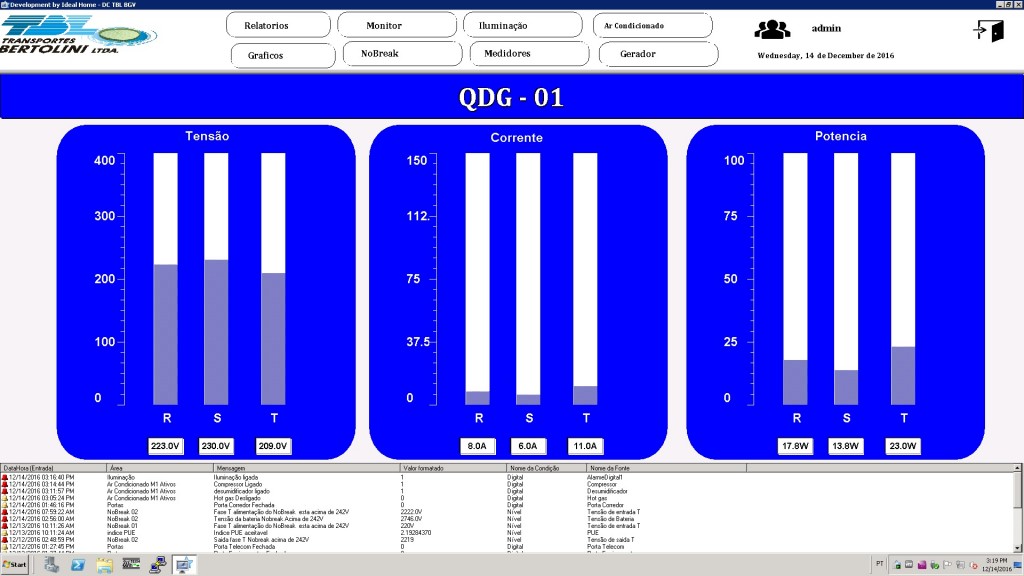

Caso haja uma sobrecarga ou falta de combustível no gerador, por exemplo, além dos alertas normalmente enviados ao NOC, o software da Elipse abre um pop-up com mais informações sobre a ocorrência na tela. Além deste controle junto ao gerador, o E3 permite monitorar o quadro de distribuição geral, informando a tensão, corrente e potência da energia transmitida pela concessionária.Figura 8. Monitoramento do quadro de distribuição geral de energia

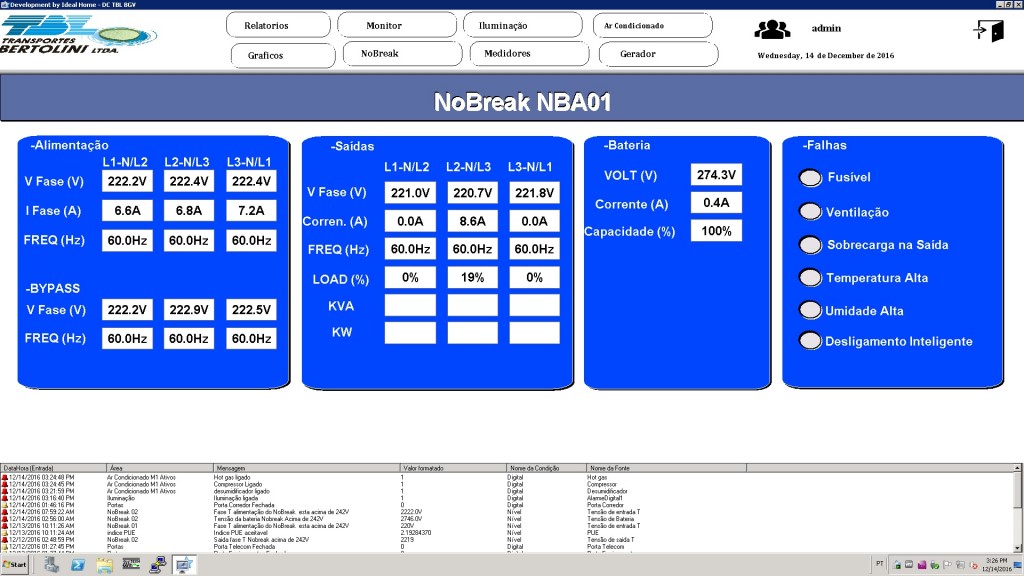

O DC conta com no-breaks trifásicos redundantes e modulares individualmente (configuração N+1), possuindo capacidade total de 160 kVA e cada qual operando com o seu próprio banco de baterias. Com o Elipse E3, é possível supervisionar a tensão, corrente e frequência de entrada e saída dos no-breaks, além da tensão, potência e capacidade de suas baterias. Qualquer falha que possa prejudicar o funcionamento dos no-breaks também é monitorada pelo E3, sendo a leitura do mapa de memória dos equipamentos de UPS realizada via modbus TCP, direto na porta ethernet dos equipamentos.
O Elipse E3 foi um dos agentes da mudança verificada no controle do DC que trocou um ambiente reativo por outro de ampla pró-atividade, caracterizado pela integração de inúmeros sensores, equipamentos e sistemas. O software da Elipse entra como peça-chave nesta arquitetura, permitindo monitorar remotamente e em tempo real o índice PUE, por exemplo, usado para medir a eficiência do DC. Confira abaixo uma lista com este e outros benefícios gerados pelo E3:
Cliente: Transportes Bertolini Ltda.
Integrador: Ideal Home
Software: Elipse E3
Plataforma: Windows Server 2008 R2
Número de pontos de I/O: 1000
Drivers de comunicação: Modbus TCP e SNMP
