Elipse E3 agrega agilidade à manutenção de motores da AV Manufacturing

Solução da Elipse Software permite executar comandos rapidamente, sem o auxílio de uma mão-de-obra especializada, fazendo a rastreabilidade de todos os processos produtivos da fábrica de motores automotivos da AVM

Necessidade



Criada em junho de 2006, AV Manufacturing (AVM) oferece produtos e serviços para as indústrias de suprimentos e manufatura. Sediada em Gravataí (RS), a AVM possui 150 funcionários e pertence à CEVA Logistics, um dos maiores grupos gestores da cadeia de suprimentos no mundo. Em 2007, a empresa conquistou a certificação ISO/TS 16949, tornando-se uma referência no tema específico do QSB (Quality Basic System).

Entre seus serviços prestados, a AVM monta modelos de motores com diferentes componentes. Sempre que há a entrada de um novo modelo de carro, a empresa precisa contar com novos motores e, consequentemente, novos componentes. Em razão disto, a AVM procurou a Elipse no sentido de ampliar as funcionalidades da solução E3 já existente na fábrica. Para concretizar este projeto, a empresa contou com o auxílio da TagInfo Treinamentos e Manutenção de Softwares e Hardwares, responsável pela ampliação da aplicação.



Solução



O sistema de automação deste projeto é composto por um CLP Rockwell Controllogix, que utiliza o driver Abcip, apertadeiras Atlas Copco e Stanley, teste de estanqueidade e impressão de etiquetas com código de barras em uma impressora zebra. A linha está interligada a um servidor por duas fibras óticas e uma backup. Nesse servidor está a hardkey e o server da aplicação. A linha possui dois Viewers Control para os líderes de produção interagirem no processo e um Viewer Only, rodando no escritório, para os gestores acompanharem os números em tempo real.

Através das telas do E3, a AVM consegue rastrear o processo de forma mais confiável, garantindo maior qualidade ao produto final. Para isto, o software faz a leitura dos componentes dos motores, via consulta no banco de dados da empresa, com vistas a certificar que nenhum deles apresenta qualquer espécie de falha ou restrição de uso.

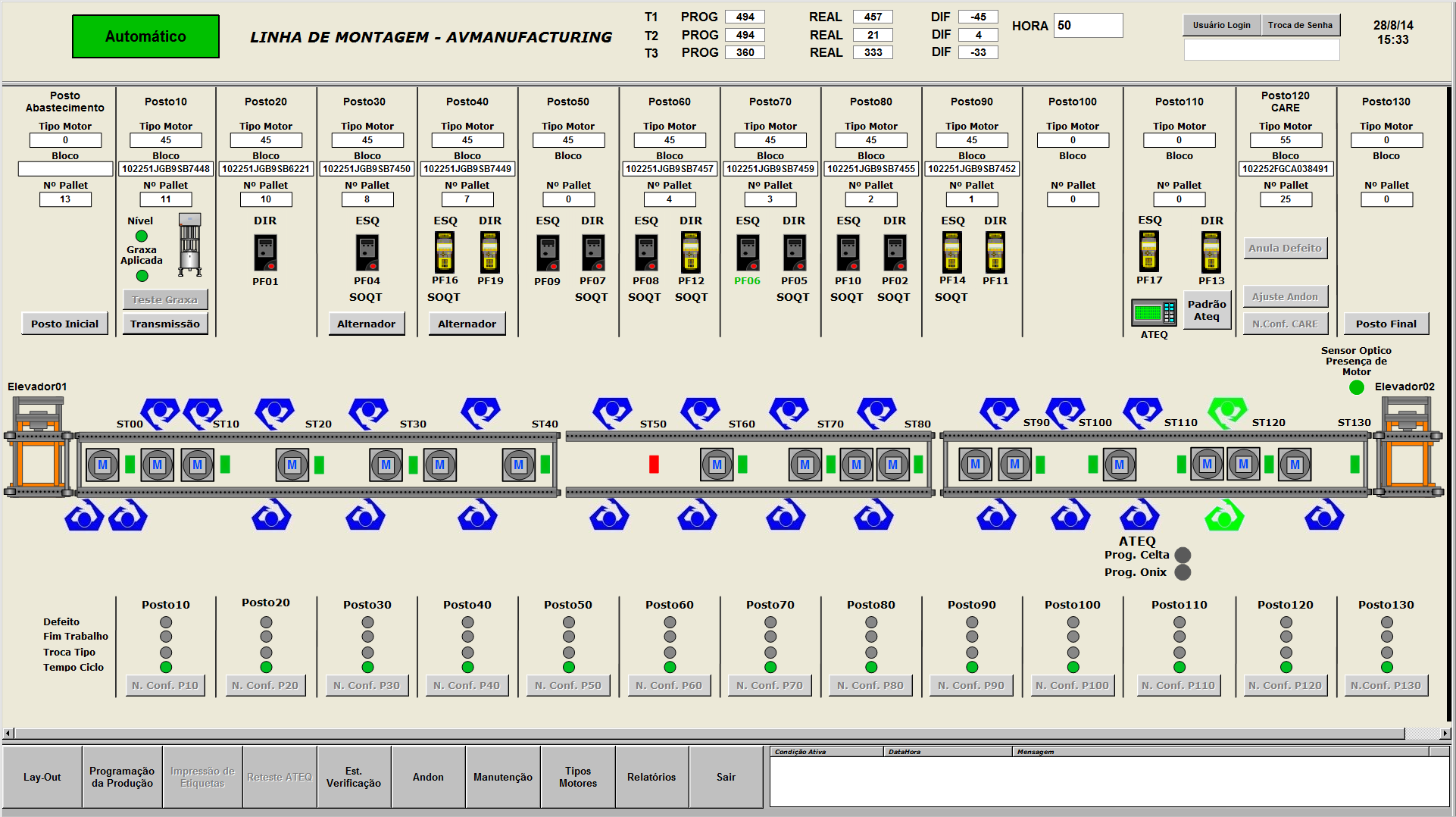

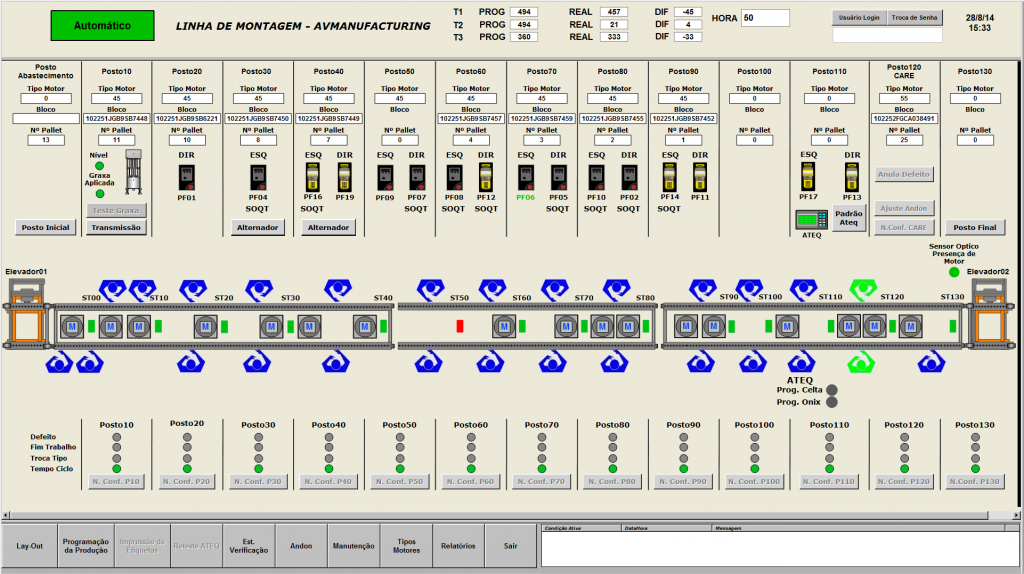

Engines assembly line’s control screen

Figura 1. Tela de controle da linha de montagem de motores



Outro item importante para a AVM foi o de conseguir monitorar os processos considerados atípicos, como o reteste de estanqueidade, a reimpressão de uma etiqueta e a segregação de material. Todos esses processos podem ser acompanhados através das telas do E3, nas quais é possível visualizar inclusive o nome do usuário, hora e motivo que o levou a executar aquele processo.

Além disso, o software da Elipse permite controlar a velocidade dos inversores da esteira, os movimentos manuais dos atuadores e realizar o ciclo a vazio para testes na linha. Através dele, é possível também supervisionar o tempo dos ciclos dos postos e validar erros de digitações no cadastro de produção via seus scripts.

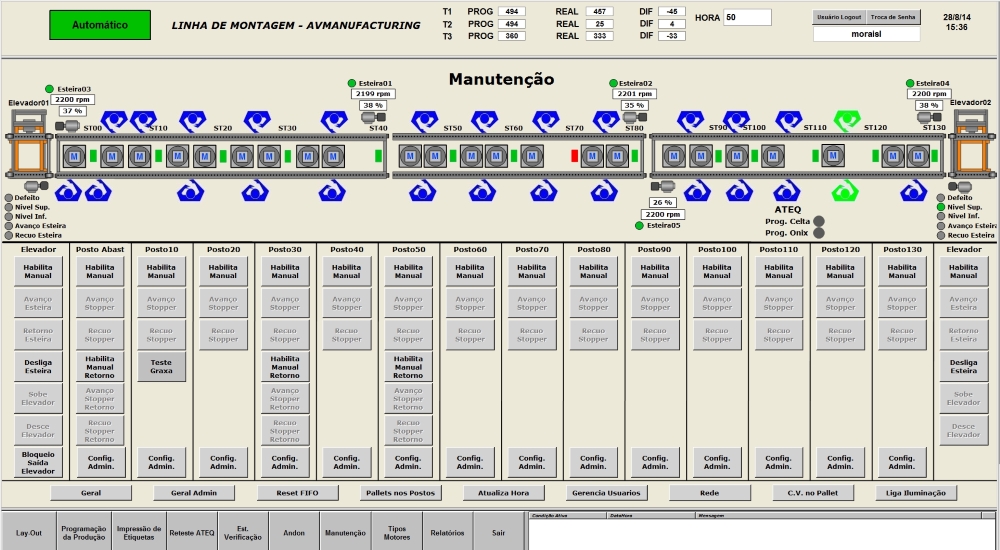

Through this screen, manual movements for maintenance tests, configurations, and parameterizations can all the executed

Figura 2. Tela através da qual é possível executar movimentos manuais para testes de manutenção, configurações e parametrizações de equipamentos



Outro recurso do software se concentra no fato de disponibilizar diferentes poka yokes, lógicas de programação estipuladas para executar diferentes linhas de produção. Assim, não é mais necessário contratar uma empresa especializada em automação para configurar uma nova programação destinada a fabricar um diferente modelo de motor, por exemplo, uma vez que o E3 já a disponibiliza em seu sistema.

Além disso, a solução permite ativar ou desativar equipamentos como ferramentas de aperto e soquetes (instrumentos usados para colocar ou remover parafusos), assim como alterar alternadores, compressores e sistemas de transmissão (componentes do motor). O E3 também possibilita escolher qual o programa, a ferramenta de aperto eletrônico e a quantidade de torques especificados para fabricar cada motor da linha.

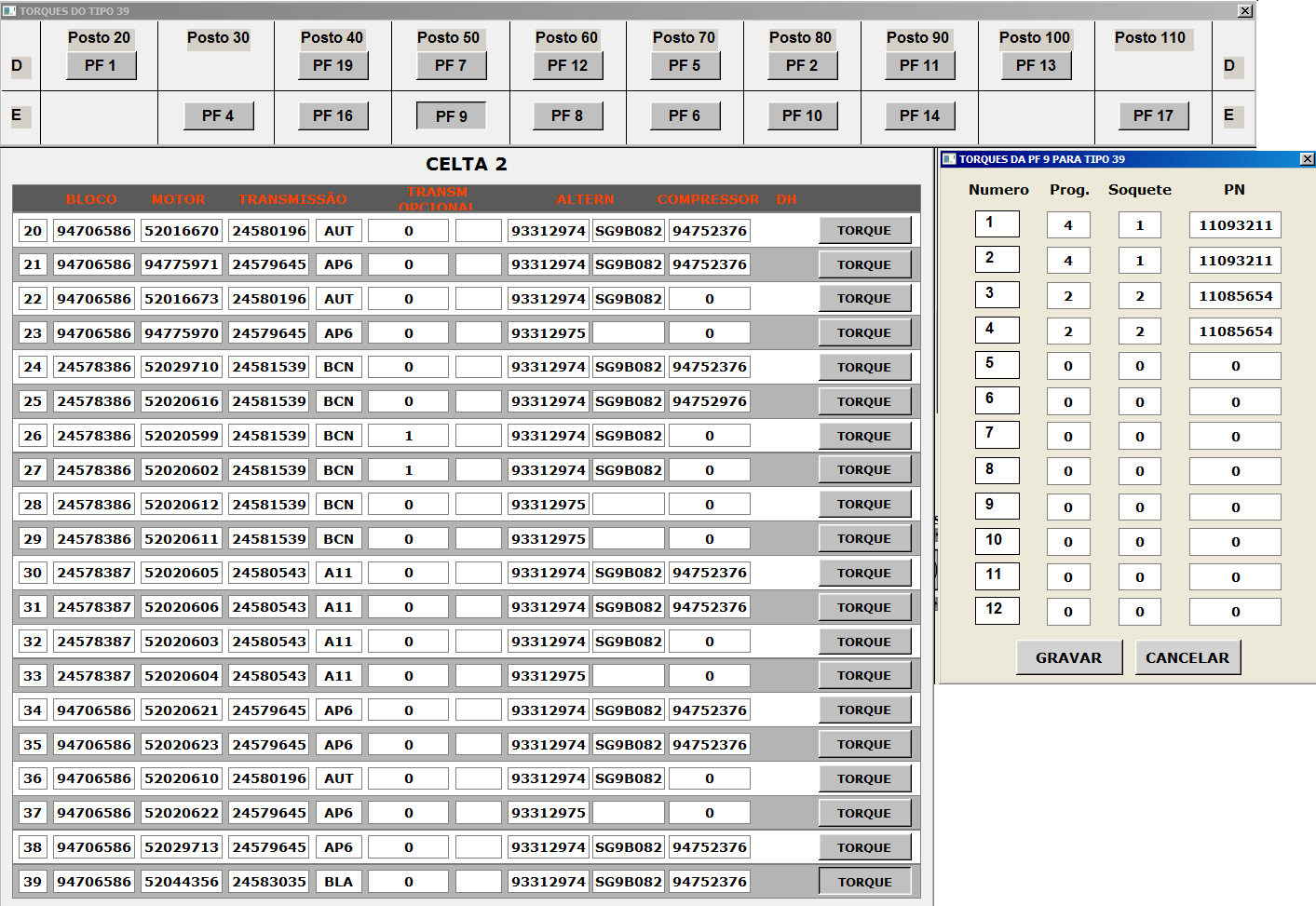

Programming screen for alternators, compressors, sockets, and other important elements on the production line

Figura 3. Tela de programação dos alternadores, compressores, soquetes e demais elementos importantes da linha de produção



Por fim, o E3 possui um sistema de alarmes, visualizado via uma tela LCD, que permite monitorar a quantidade de motores a serem fabricados naquele turno, quantos já foram montados e se houve erros durante (SCRAP) ou após a fabricação (CARE). A performance do trabalho também pode ser controlada via o quadro “diferença”, onde o valor em verde representa a quantidade de motores fabricados acima da meta e, caso apareça em vermelho, abaixo.

O fato desta tela estar posicionada em um ponto central da fábrica permite supervisionar os alarmes sem a necessidade de se deslocar até as estações de operação localizadas, cada uma delas, nas extremidades da linha de produção. Assim, caso o sistema aponte a existência de uma falha na fabricação, tanto o diagnóstico, quanto a resolução deste problema podem ser tomados de forma mais ágil e segura.

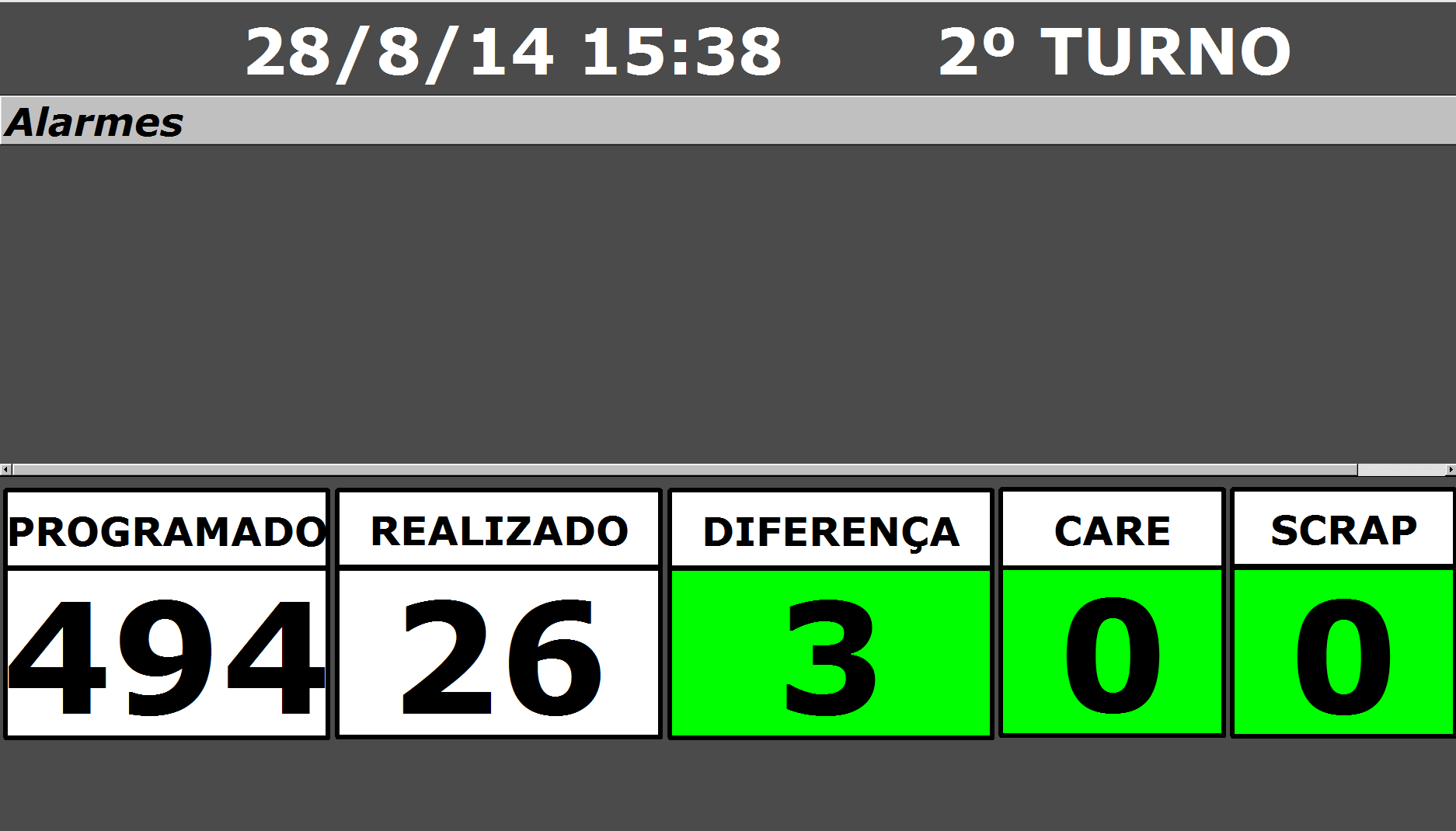

Alarms control LCD screen

Figura 4. Tela LCD de controle de alarmes



Benefícios



Segundo Mateus Marenco, gerente da CEVA Logistics, grupo ao qual pertence a AVM, a aplicação do E3 trouxe grandes benefícios principalmente aos serviços de manutenção da fábrica por rastrear os diferentes processos da linha de produção de forma segura, rápida e precisa.

“Caso uma das 15 remotas apresente uma falha, via as telas do E3, é possível detectar qual delas está com problemas e, assim, solucioná-los com mais rapidez e precisão”, exemplificou ele.

Outro ganho também destacado por Marenco consiste no fato de, agora, o operador poder se logar na aplicação e executar comandos antes viáveis somente com o auxílio de uma mão-de-obra mais especializada.

Confira abaixo uma lista destas e outras vantagens que foram proporcionadas pelo E3 à linha de montagem de motores automotivos da AVM:

  • Monitoramento online da produção via as telas do E3.
  • Possibilidade do operador, via seu login, executar manobras antes realizadas somente com o auxílio de uma mão-de-obra especializada.
  • Monitoramento mais eficiente, agregando agilidade à manutenção para resolução de problemas junto à linha de montagem.
  • Rastreabilidade segura e precisa de todas as variáveis do processo produtivo.

Ficha Técnica

Cliente: AV Manufacturing Indústria e Comércio de Peças e Acessórios Ltda.

Integrador: TagInfo Treinamentos e Manutenção de Softwares e Hardwares Ltda.

Software: Elipse E3

Plataformas: Windows Server 2008 R2 e Windows 7

Número de cópias: 3

Pontos de I/O: 5000

Driver de comunicação: Zebra e Abcip
